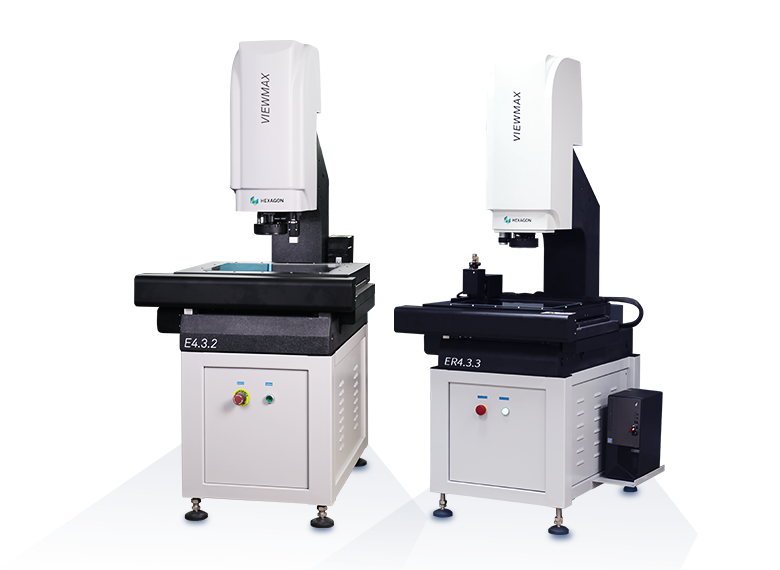

VIEWMAX E 系列具有更高精度和更完善的光学系统配置，搭配自动变焦镜头，满足精密零件和复杂特征尺寸的测量；仪器搭载六环八区环形光，在面对某些特殊被测量物时，可利用不同的光线效果以凸显被测物的特性，更好地抓取尺寸并达到高重复精度的上光源测量功能。
VIEWMAX ER在VIEWMAX E基础上增加双轴转台，实现同时测量多面尺寸, 特别适合于冲压件，塑料件,注塑件和丝膜印刷，电子等行业的测量要求。
技术特点
01 高精度花岗岩底座、工作平台、立柱
02 研磨级丝杆传动
03 三轴全伺服闭环控制系统
04 高分辨率高清彩色相机
05 6.5:1 电动变焦镜头
06 白色 LED 同轴光，绿色 LED 透射光，6 环 8 区表面环形光
07 配备 METUS 软件
08 实时影像测量导航系统
09 可选择 MCP 接触测头
10 可选择 CWS 共聚焦白光
11 ER机型：增加双轴转台
产品参数
| 型号 | 外形尺寸(mm) | 工作台承重(kg) | 机器重量(kg) | ||
| Lx | Ly | Lz | |||
| E 3.2.2 | 639 | 860 | 1650 | 15 | 370 |
| E 4.3.2 | 767 | 1000 | 1650 | 15 | 460 |
| E 5.4.2 | 818 | 1140 | 1670 | 15 | 550 |
| ER 4.3.3 | 767 | 1000 | 1853 | 15 | 480 |
| ER 5.4.3 | 846 | 1425 | 1855 | 15 | 570 |
环境要求
| 影像仪室温度要求:Room Required Specifications | |
| 房间温度(温控间) Room Temperature | 18~22°C |
| 温度梯度(时间) Temperature Gradient (in time) | 1°C/h |
| 温度梯度(时间) Temperature Gradient (in time) | 2°C/24h |
| 温度梯度(空间)Temperature Gradient (in the volume) | 1°C /m |
| 影像仪室湿度要求:Humidity Required Specifications | |
| 空气相对湿度 Relative humidity | 40-70% |
| 电源要求: Electrical requirements | |
| 电压Voltage | 220 V ±10% |
| 顿率Frequency | 50/60 Hz |
| 耗电量Power consumption | 1000VA |
| 用电设各要求接地可靠: 接地电阻小于 4 欧姆 A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls. | |
